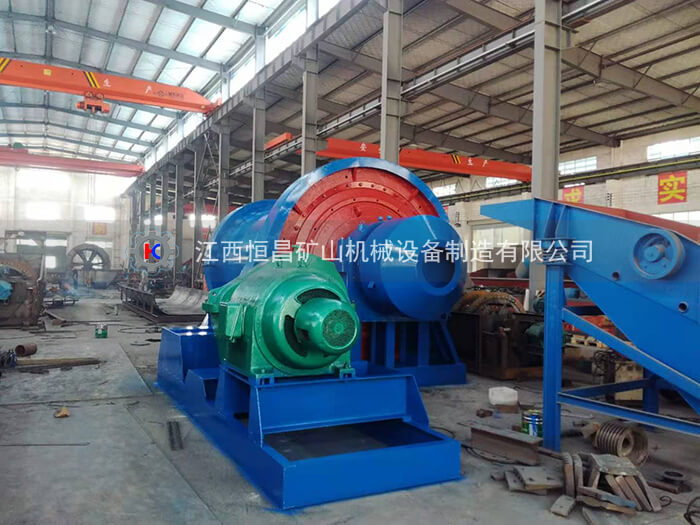

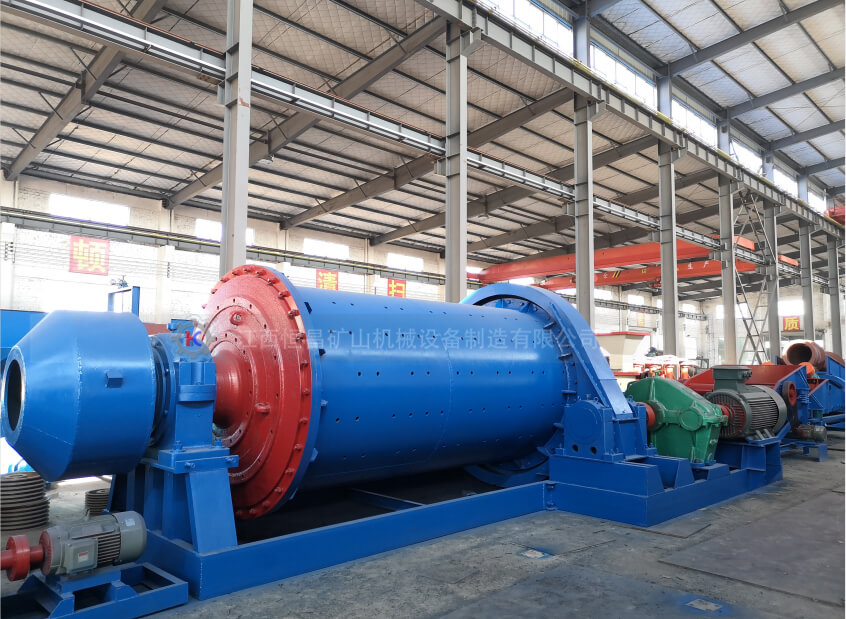

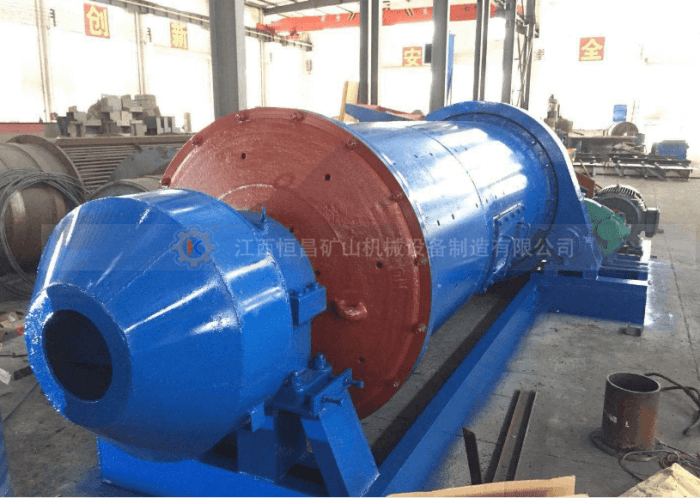

湿式溢流型球磨机

湿式溢流型球磨机是一款结构简单、靠矿浆自流排矿的新型球磨机设备,常用于研磨细度较细的矿石。如果采用多段磨矿,一般用在二段、三段磨矿、它的筒体使用高耐磨衬板,具有良好的耐磨性、使用寿命长、维护方便等特点。

加工材料

钼,铁,铅,锰,钨,水泥,陶瓷,重晶石,铝土矿,石灰石等其它黑色与有色金属材料。

应用范围

广泛用于选矿、建材、化工行业、矿石行业、黑与有色金属选矿以及玻璃陶瓷等生产行业。

优点和特点

湿式格子型球磨机

1、带有顶起装置,便于检修,可进行干磨或湿磨效率高;



2、溢流型球磨机筒体的内镶有用耐磨材料制成的,从而加强耐磨度,延长使用寿命;



3、大小齿轮采用油雾润滑,保证大小齿轮润滑可靠,延长大小齿轮使用寿命,节省润滑油;



4、带有空气离合器,采取柔性启动,减少球磨机,启动时对选厂电网造成较大冲击;



5、溢流型球磨机将滚动轴承代替轴瓦滑动轴承,不仅节能而且减耗;另外,该机还配置整体式大盘,缩短安装时间,降低了安装要求。

产品结构

溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。其筒体是用厚达15-36MM的钢板焊接而成,其耐磨度非常高。因而被广泛用于水泥、硅酸盐制品、选矿、建材、化工等行业,主要对各种矿石和其它可磨性物料进行干式或湿式粉磨。



工作时,通过电动机和减速机把扭力传给机器的大小齿轮,从而使机器筒体转动,由于筒体的转动与筒体衬板共同作用将一部分钢球带升到一定高度,进行自由坠落运动产生冲击力,撞击筒体内的物料。



其余部分钢球进行泻落运动产生摩擦力和物料混在一起随着筒体的转动不停的与物料进行碰撞和研磨,筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度教大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢段对物料进行研磨,磨细合格的物料从出料端空心轴排出。

球磨机结构图

技术参数

规格型号

Model



筒体直径

(mm)

筒体长度

(mm)

电机型号

 Type of motor

电机功率

 Power of motor

(KW)

电机转速

  Motor speed

(r/min)

外形尺寸

  Outer Size (L*W*H)

(mm)

有效容积

  Available capacity

(㎡)

最大装球量

   Maximum

  ball loading (t)

  重量

   Weight (kg)

 生产能力

   capacity

  (t/h)

MQY0918

900

1800

Y225M-8

22

730

5080

2300

2015

0.9

1.66

6078

0.37-1.8

MQY1212

1200

1200

Y250M-8

30

730

5023

2794

2540

1.14

2.4

11473

0.2-4.1

MQY1224

1200

2400

YR280S-8

55

723

6112

2794

2540

2.28

3.8

12308

0.35-8.2

MQY1515

1500

1500

JR115-8

60

723

5766

2945

2600

2.2

6.4

15424

1.4-5

MQY1530

1500

3000

JR125-8

95

725

7979

2945

2600

4.5

10

18690

2.5-8

MQY2122

2100

2200

JR128-8

155

730

8070

4840

3795

6.6

14

47600

4.5-26

MQY2130

2100

3000

JR137-8

210

735

8870

4840

3795

9

20

49780

4-30

MQY2136

2100

3600

JR137-8

210

735

9300

4840

3795

10.8

22

52010

4.8-36

MQY2145

2100

4500

JR148-8

310

740

11029

4737

3300

13.5

23.8

58305

8-35

MQY2430

2400

3000

JR1410-8

280

740

9710

4778

4120

12.1

23

65880

6.2-77.6

MQY2721

2700

2100

JR1410-8

280

740

9400

5600

4700

10.7

24

63900

7-78

MQY2736

2700

3600

TDMK400-32

400

187.5

11400

5700

4500

18.4

38

70000

10.5-130

MQY2740

2700

4000

TDMK400-32

400

187.5

11850

5667

4496

20.4

40

78800

12-145

MQY3231

3200

3100

TDMK630-36

630

167

12750

6760

5150

21.4

45

107660

74-86

MQY3245

3200

4500

TDMK630-36

630

167

14600

6760

5200

31

61

112000

86-100

MQY3254

3200

5400

TM1000-36/2600

1000

167

15600

6760

5200

37.2

73

121000

112-135

MQY3645

3600

4500

TM1000-36/2600

1000

167

15000

7200

6326

41.8

76

135000

170

MQY3650

3600

5000

TM11250-40/3250

1250

150

17157

7755

6326

46.4

86

145000

40-178

MQY3660

3600

6000

TM11250-40/3250

1250

150

19000

7755

6326

55.7

102

154000

186
