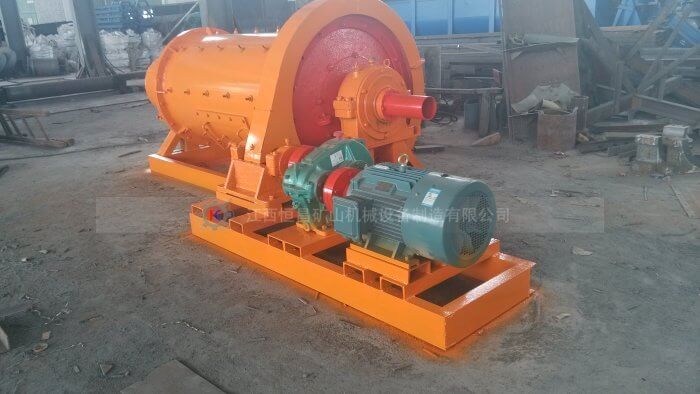

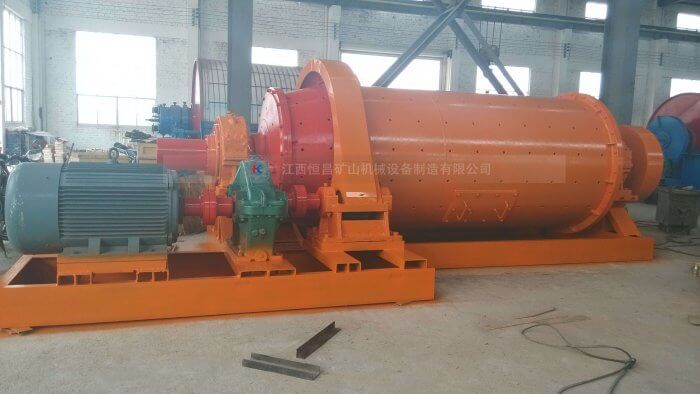

干式球磨机
干式球磨机
干式球磨机

干式球磨机

干式球磨机是物料被破碎之后,再进行粉碎的关键设备。干式球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式粉磨。

加工材料

干式球磨机适用于各种金属矿、非金属矿等,包括遇水会发生反应的物料,例如水泥、大理石等建筑石料,或是要求以粉末形式来进行存贮和销售的产品,此外,若选厂位于干旱地区,水资源较匮乏,出于节约用水考虑,可采用干式球磨机。

应用范围

干式球磨机用于选矿、建材、冶金及化工等行业,所处理的物料多数为金属矿。对于某些忌水矿物,干旱缺水地区,气候条件恶劣,温度持续零下低温,不适合用水的地区等,采用干磨作业较为合适。

优点和特点

干式球磨机



1、结构简单维护方便;



2、干式球磨机处理量更大;



3、干式球磨机出料顺畅,无涨磨现象;



4、筒体无须冷却,使用寿命长,故障率低;



5、干式球磨机出料口是直筒状,还安有引风装置,排尘。

产品结构



干式球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成,出料口是直筒状,还安有引风装置、除尘器、排尘管。



中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。干式球磨机运转平稳,工作可靠。



干式球磨机工作原理:干式球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产出离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。



物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

球磨机结构图

技术参数



型号 筒体直径
(mm)
筒体长度
(mm)
最大装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
处理量
(t/h)
功率
(kw)
外形尺寸
长x宽x高(mm)
重量
(kg)
Ф750×1800 750 1800 0.8 20 0.074-0.4 0.4-1.1 7.5 4043×1450×1200 4350
Ф900×1200 900 1200 1.1 20 0.074-0.4 0.3-0.9 11 3843×1850×1400 4210
Ф900×1800 900 1800 1.5 20 0.074-0.4 0.5-1.3 15 4443×1850×1400 6078
Ф900×2100 900 2100 1.8 20 0.074-0.4 0.6-1.5 18.5 4743×1850×1400 6660
Ф900×3000 900 3000 2.7 20 0.074-0.4 0.9-2.3 22 5943×1850×1400 7770
Ф1200×2400 1200 2400 4 25 0.074-0.4 1.6-4.1 30 5540×2300×1850 10020
Ф1200×3000 1200 3000 5.3 25 0.074-0.4 2.2-5.5 37 6340×2300×1850 11230
Ф1200×4500 1200 4500 7.3 25 0.074-0.4 3.0-7.5 55 7540×2300×1850 13210
Ф1500×2400 1500 2400 7 25 0.074-0.4 2.8-6.5 55 6830×2930×2060 15430
Ф1500×3000 1500 3000 9 25 0.074-0.4 3.5-8.0 75 7430×2930×2060 16843
Ф1500×4500 1500 4500 13.5 25 0.074-0.4 5.5-13.5 90 8930×2930×2060 20000
Ф1500×5700 1500 5700 17 25 0.074-0.4 7-15.5 110 10130×2930×2060 23597
Ф1830×3000 1830 3000 13 25 0.074-0.4 3.0-17.0 130 9525×3960×2250 29490
Ф1830×4500 1830 4500 19 25 0.074-0.4 5.2-26.0 155 10925×3960×2250 34210
Ф1830×6400 1830 6400 27 25 0.074-0.4 8.0-40.0 210 12925×3960×2250 42440
Ф2100×3000 2100 3000 20 25 0.074-0.4 4.0-30.0 180 8475×4060×3400 41965
Ф2100×4500 2100 4500 25 25 0.074-0.4 5.6-42.0 280 9975×4060×3400 49230
Ф2400×3000 2400 3000 26.5 25 0.074-0.4 6.5-82 280 9225×5005×3970 63684
Ф2400×4500 2400 4500 32.5 25 0.074-0.4 8-100 380 10570×5005×3970 72284
Ф2700×3000 2700 3000 34 25 0.074-0.4 15-115 420 10575×5610×4500 88400
Ф2700×4500 2700 4500 40 25 0.074-0.4 17.5-135 475 11175×5610×4500 90420
Ф3200×3000 3200 3000 44 25 0.074-0.4 50-90 500 11000×7200×5700 124000
Ф3200×4500 3200 4500 65 25 0.074-0.4 100-145 630 13000×7200×5700 145000
