锯齿波跳汰机

JT型跳钛机

JT型跳钛机设备是利用矿物在垂直交变水流中沉降速度不同而实现轻重矿物分选的重选设备之一。

加工材料

JT型跳钛机设备主要用于钨、锡、金、铁、锰、钛、锛、铬、硫等多种矿物选矿和锰渣,铬渣,不锈钢渣等冶炼渣回收合金颗粒,矿山选矿尾矿中的金属回收,尾矿处理等。

应用范围

JT型跳钛机设备金属矿石,例如含钨、含金的砂矿,精选锡矿等,既可用于选细粒物料,也可用于选粗的物料,最大给矿粒度为6~8mm,但在选别砂矿的个别情况下,最大粒度为12mm,在金属冶炼矿渣的回收处理以及矿山尾矿处理领域也施展了极为重要的作用。

优点和特点



1、JT型跳钛机设备结构紧凑,占地面积小,单位面积处理能力大,选别粒度范围广。



2、采用先进的变频调速技术,有效提高了细粒级有用矿物的回收率。



3、JT型跳钛机设备可连续工作,省水、节能环保。



4、冲程、冲次调节利便,安装与维护简朴。

产品结构

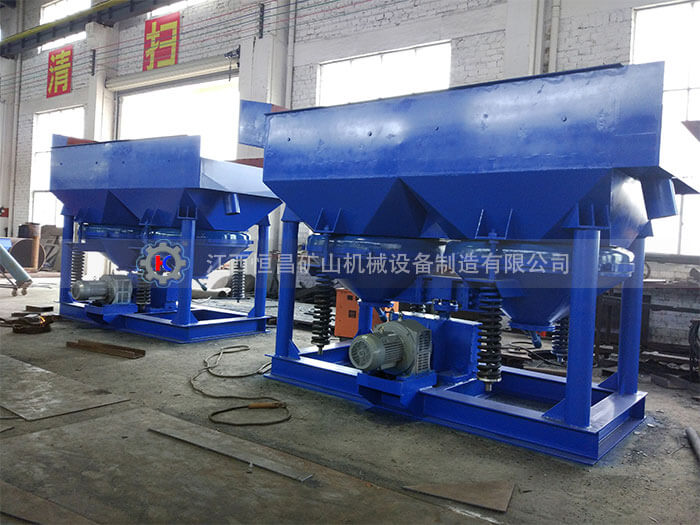

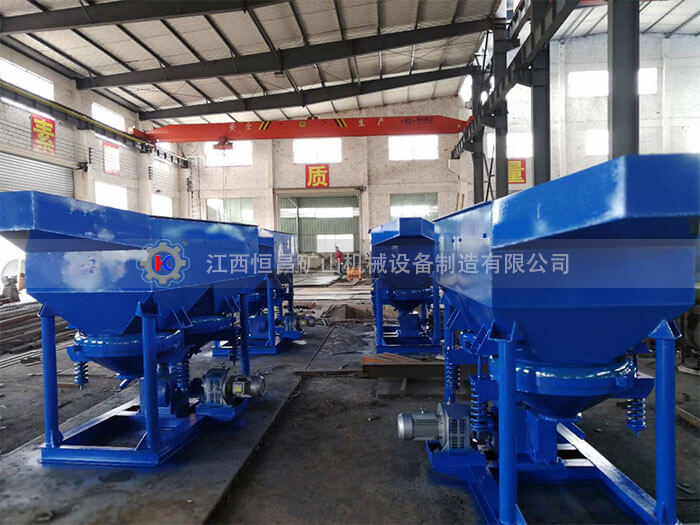

JT8-3型跳钛机设备主要由给料斗、槽体、筛网、隔膜、锥斗、波箱、调速电机等部件组成。



JT型跳钛机设备的工作原理是根据跳汰床层理论分层规律,工作时其跳汰脉动曲线呈锯齿波形使上升水流快于下降水流;上升时间短、下降时间长,克服了正弦波脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷,增强了床层的松散度,缓解了吸入作用,使矿物中的重矿粒得到充分沉降,大大提高了设备的富集比和回收率。

技术参数

型号

跳汰面积
(m²)

给料粒度
(mm)

给水量
(m³/t)

给水压力
(MPa)

处理量
(t/h)

功率
(kw)

外形尺寸

(mm)

重量
(kg)

JT0.57-1

0.57

<6

1-2

≥0.05

1-3

1.5

1550x780x1530

610

JT1-1

1.04

<10

2-3

≥0.05

2-4

2.2

2270x1110x1890

900

JT2-2

2.28

<10

2-4

≥0.05

4-8

3

3225x1550x2050

1640

JT3-1

3.3

<10

3-6

≥0.05

6-10

5.5

2745x2000x3030

3260

JT4-2

4.33

<25

4-8

≥0.05

10-15

7.5

4240x1990x2750

4200

JT4-2A

4.33

<25

4-8

≥0.05

10-15

4×2

4240x1990x2750

4200

JT5-2

4.86

<10

3-6

≥0.05

12-20

7.5

3600x2000x2600

4500
