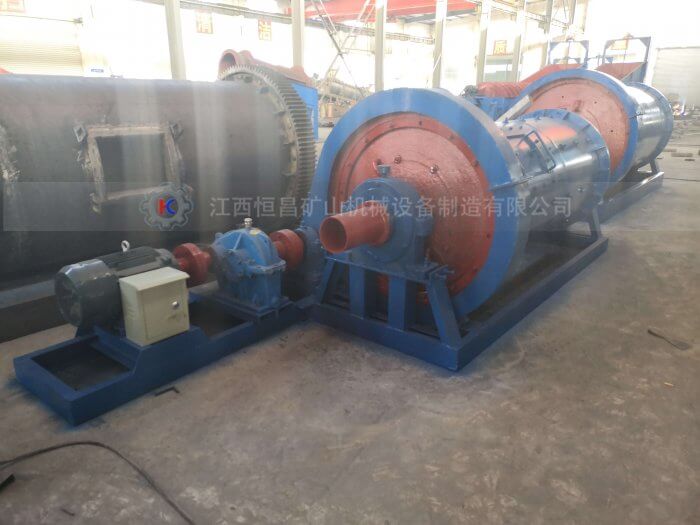

MQY系列滚动轴承球磨机广泛应用于水泥,硅酸盐制品,新型建筑材料,耐火材料,化肥,黑与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。
滚动轴承球磨机采用滚动轴承作主传动结构。两端采用双列调心滚子轴承支撑轴体进行转动。中空轴直径作用于轴承上，摩擦力较小。润滑保养方便，已在各类型球磨机上广泛应用。
1、保留老式球磨机的端盖结构形式，大口径进出料口，处理量大;
2、MQY系列滚动轴承球磨机可选用整体机架，安装精度高，安装简便，周期短;
3、选用大直轻双列调心滚子轴承，代替原来的瓦式合金滑动轴承，减少了摩擦，降低能耗，磨机启动时间；
4、节水节电，MQY系列滚动轴承球磨机的物理学依据是滚动摩擦，滚动摩擦比滑动摩擦的摩擦力小得多，且启动电流小，可节电10%以上，同时滚动轴承用水量也比滑动轴承节省很多。
主要组成结构包括筒体、衬板、隔仓板(多仓磨机才具备)、主轴承、进出料装置和传动系统等部。其中，球磨机的传动部件有三角带、电机、减速机、皮带轮几部分。
MQY系列滚动轴承球磨机主轴承采用滑动轴承，我厂可进行主轴承部技术改造，用大型滚动轴承替代滑动轴承，节电效果显著，大型磨机节电达10-15%，小型磨机可达20-35%)维护简便，新设计球磨机采用整体机架，便于安装调试，运输及土建施工。
|
规格型号 Model
|
筒体转速 Rotating speed （r/min) |
装球重量 Ball weight （t） |
给料粒度 Feed size (mm) |
产量 Output (t/h) |
配套电动机 Matching motors |
外形尺寸 Outer Size(L*W*H) (mm) |
重量 Weight (kg) |
备注 Remarks |
|
|
（r/min) |
(t) |
(mm) |
(t/h) |
型号型号Model |
功率(kw) |
(L×W×H) |
(kg) |
（t/d) |
|
|
GM0912 |
41.6 |
1.1 |
25 |
0.3-0.9 |
Y180L-8 |
11 |
3843×1850×1400 |
4210 |
5-10 |
|
GM0921 |
41.6 |
1.8 |
25 |
0.6-1.5 |
Y180L-6 |
15 |
4743×1850×1400 |
6660 |
10-15 |
|
GM0933 |
41.6 |
1.8 |
25 |
0.9-2.3 |
Y225M-6 |
30 |
5943×1850×1400 |
7770 |
15-20 |
|
GM1224 |
35.1 |
4.0 |
25 |
1.6-4.1 |
Y280S-8 |
37 |
5540×2300×1850 |
10020 |
20-25 |
|
GM1228 |
35.1 |
4.6 |
25 |
1.9-4.8 |
Y280M-8 |
45 |
5940×2300×1850 |
10935 |
20-25 |
|
GM1232 |
35.1 |
5.3 |
25 |
2.2-5.5 |
Y280M-8 |
45 |
6340×2300×1850 |
11230 |
35-55 |
|
GM1244 |
35.1 |
7.3 |
25 |
3.0-7.5 |
Y135S-8 |
55 |
7540×2300×1850 |
13210 |
60-80 |
|
GM1324 |
30.2 |
4.5 |
25 |
1.5-3.5 |
Y280S-8 |
37 |
5035×2370×1880 |
10210 |
30-60 |
|
GM1328 |
30.2 |
5.2 |
25 |
2.0-4.5 |
Y280M-8 |
45 |
5435×2370×1880 |
11290 |
50-80 |
|
GM1334 |
30.2 |
6.5 |
25 |
2.2-5.0 |
Y280M-8 |
75 |
6035×2370×1880 |
13117 |
60-90 |
|
GM1524 |
30.7 |
7.0 |
25 |
2.8-6.5 |
YR280S-8 |
55 |
6830×2930×2060 |
15430 |
70-100 |
|
GM1530 |
30.7 |
9.0 |
25 |
3.5-8.0 |
JR117-8 |
80 |
7430×2930×2060 |
16843 |
100-150 |
|
GM1533 |
30.7 |
10.0 |
25 |
4.0-9.0 |
JR125-8 |
95 |
7730×2930×2060 |
17849 |
110-170 |
|
GM1536 |
30.7 |
11.0 |
25 |
4.5-10.0 |
JR125-8 |
95 |
8030×2930×2060 |
18649 |
120-200 |
|
GM1542 |
30.7 |
12.5 |
25 |
5.0-11.0 |
JR126-8 |
110 |
8630×2930×2060 |
19330 |
150-200 |
|
GM1545 |
30.7 |
13.5 |
25 |
5.5-13.5 |
JR126-8 |
110 |
8930×2930×2060 |
20000 |
180-250 |
|
GM1557 |
30.7 |
17.0 |
25 |
7.0-15.5 |
JR17-8 |
130 |
10130×2930×2060 |
23597 |
230-300 |
|
GM1563 |
30.7 |
19.0 |
25 |
8.0-17.0 |
JR128-8 |
155 |
10730×2930×2060 |
24390 |
250-350 |
|
GM1830 |
25.04 |
13.0 |
25 |
3.0-17.0 |
JF127-8 |
130 |
9525×3960×2250 |
29490 |
180-200 |
|
GM1834 |
25.04 |
14.0 |
25 |
3.3-20.0 |
JR128-8 |
155 |
9925×3960×2250 |
30390 |
150-250 |
|
GM1836 |
25.04 |
15.0 |
25 |
4.0-21.5 |
JR128-8 |
155 |
10125×3960×2250 |
31600 |
180-300 |
|
GM1840 |
25.04 |
17.0 |
25 |
4.5-24.0 |
JR128-8 |
155 |
10525×3960×2250 |
32700 |
200-350 |
|
GM1842 |
25.04 |
18.0 |
25 |
5.0-25.0 |
JR136-8 |
180 |
10725×3960×2250 |
33490 |
250-400 |
|
GM1844 |
25.04 |
19.0 |
25 |
5.2-26.0 |
JR136-8 |
180 |
10925×3960×2250 |
34210 |
280-400 |
|
GM1852 |
25.04 |
21.0 |
25 |
6.5-32.5 |
JR136-8 |
180 |
11725×3960×2250 |
37715 |
300-450 |
|
GM1864 |
25.04 |
27.0 |
25 |
8.0-40.0 |
JR137-8 |
210 |
12925×3960×2250 |
42440 |
350-500 |
|
GM2122 |
23.8 |
15.0 |
25 |
3.0-22.0 |
JR127-8 |
130 |
7775×4060×3400 |
38793 |
200-300 |
|
GM2130 |
23.8 |
20.0 |
25 |
4.0-30.0 |
JR136-8 |
180 |
8475×3960×2252 |
41965 |
300-400 |
|
GM2136 |
23.8 |
21.0 |
25 |
5.0-37.0 |
JR137-8 |
210 |
9225×4060×3400 |
44551 |
350-450 |
|
GM2140 |
23.8 |
12.0 |
25 |
5.2-39.0 |
JR138-8 |
245 |
9475×4060×3400 |
46697 |
400-600 |
|
GM2145 |
23.8 |
25.0 |
25 |
5.6-42.0 |
JR1410-8 |
280 |
9975×4060×3400 |
49230 |
450-650 |
|
GM2436 |
23 |
26.6 |
25 |
6.5-82.0 |
JR1410-8 |
280 |
9770×5005×3970 |
63684 |
500-700 |
|
GM2444 |
23 |
32.5 |
25 |
8.0-100 |
JR158-8 |
380 |
10570×5005×3970 |
72284 |
500-800 |
|
GM2736 |
21.7 |
34.0 |
25 |
15.0-115 |
JR1512-8 |
420 |
10575×5610×4500 |
88400 |
600-1100 |
|
GM2745 |
21.7 |
40.0 |
25 |
17.5-135 |
JR1512-8 |
475 |
11175×5610×4500 |
90420 |
700-1300 |
|
GM3230 |
18.7 |
44.0 |
25 |
50.0-90 |
TDMK500-36 |
500 |
11000×7200×5700 |
124000 |
800-1500 |
|
GM3245 |
18.7 |
65.0 |
25 |
100-145 |
TDMK630-36 |
630 |
13000×72000×5700 |
145000 |
900-2000 |
